Gaskets, Tecnología utilizada. En producto

Soft products (Esquinas No Compactas)

ALGAHER ha desarrollado un sistema el cual controla determinados parámetros de inyección, consiguiendo reducir el volumen del material inyectado y evitando la invasión de sobrantes de material a lo largo de la geometría interior del perfil.

Gracias a este sistema conseguimos facilitar el montaje de los segmentos y reducir las posibilidades de "spalling".

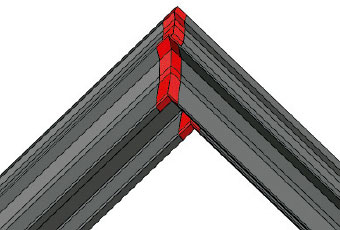

Dibujo de una esquina ALGAHER correspondiente a una junta anclada.

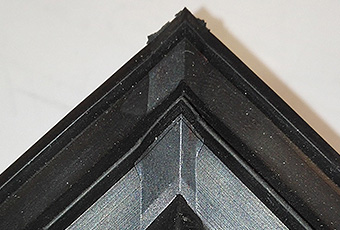

Imagen de una esquina ALGAHER correspondiente a una junta tipo anclada.

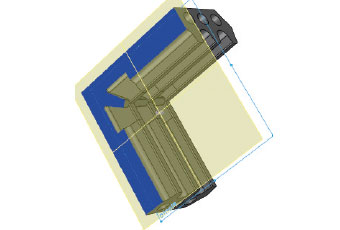

Dibujo de una esquina ALGAHER correspondiente a una junta tipo pegada.

Junta estanqueidad con esquina compactada

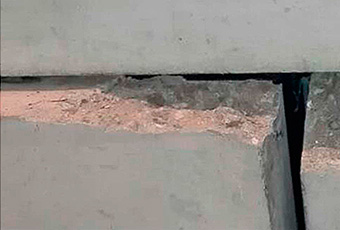

Ejemplo del efecto spalling provocado por una junta de estanqueidad con esquina compactada.

Esquinas Adaptadas a cada Ángulo de Segmento

Producimos nuestras esquinas de acuerdo a los grados del ángulo de cada segmento mediante moldes de inyección de 80º, 90º y 100º. Además, adaptamos nuestras esquinas a los ángulos oblicuos también llamados "twisted angles".

De esta forma conseguimos juntas alojadas en su posición adecuada, optimizando sus propiedades de estanqueidad.

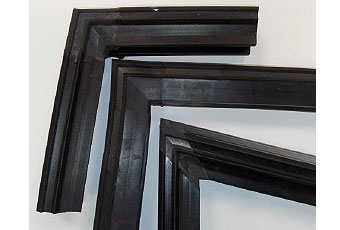

Imagen esquinas ALGAHER.

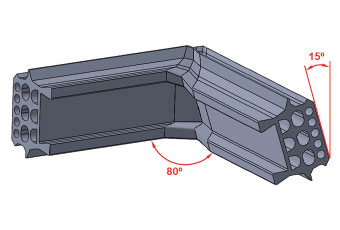

Ángulo oblicuo "twisted angle" de 15º esquina ALGAHER, perfil DV9IS.

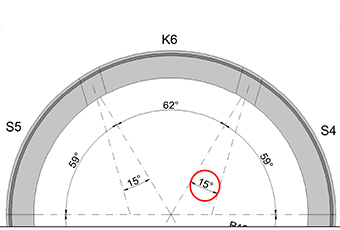

Diseño de anillo con ángulo oblicuo en segmento K y adyacentes S4 y S5. Esquinas con Borde Afilado

Esquinas con Borde Afilado

A fin de incrementar los valores de estanqueidad en la unión T, ALGAHER diseña y fabrica las esquinas de todas sus juntas con el borde afilado.

Detalle de borde afilado en esquina.

Detalle de borde redondeado en esquina Ejemplo de unión T en dovelas.

Ejemplo de unión T en dovelas.

Recubrimiento Especial (K and Counter keys)

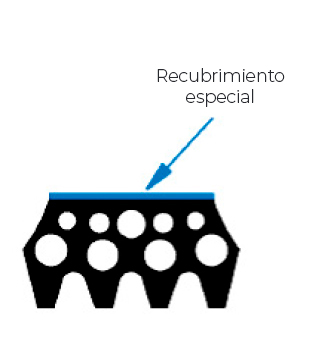

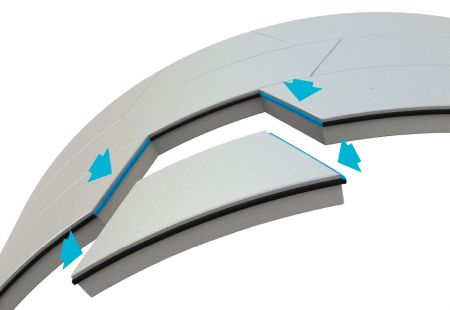

A fin de facilitar la instalación del segmento K, los lados de nuestras juntas K así como los lados de las juntas adyacentes que la reciben durante el proceso de montaje, van provistas de un recubrimiento especial que reduce el coeficiente de fricción entre ellas, mejorando el proceso de ensamblaje.

Test de Estanqueidad

Gracias al diseño de la geometría y esquinas de las juntas ALGAHER, somos capaces de conseguir juntas de estanqueidad de alto rendimiento capaces de alcanzar elevados valores de estanqueidad en función de la compresión y el desvío objetivo de cada proyecto (GAP y OFFSET).

Todos los test de estanqueidad realizados a nuestras juntas son conforme a las recomendaciones STUVA.

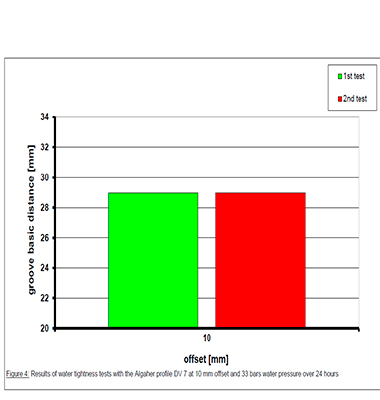

Resultados de estanqueidad obtenidos a través de un ensayo de junta DV7 realizado y certificado por STUVA.

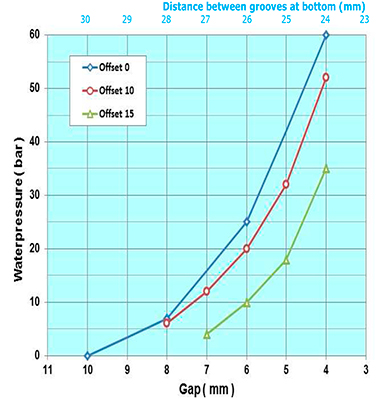

Gráfico de estanqueidad de junta ALGAHER.

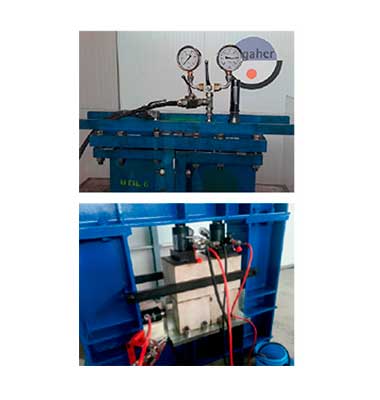

Bancada para ensayos de junta pegada y junta anclada

Test de Compresión

ALGAHER realiza todos los test de compresión de acuerdo a la norma internacional EN 681-1:1996 y a las Recomendaciones STUVA:

Capacidad de recuperación / Carga deformación / Relajación a esfuerzos

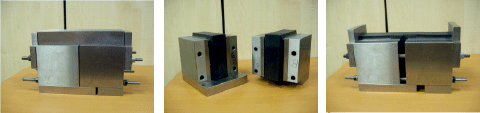

Imágenes de utillaje ALGAHER para el ensayo de compresión en esquinas.

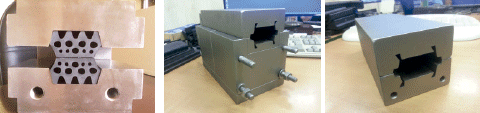

Imágenes de utillaje ALGAHER para el ensayo de compresión en perfiles.

Análisis de Elementos Finitos

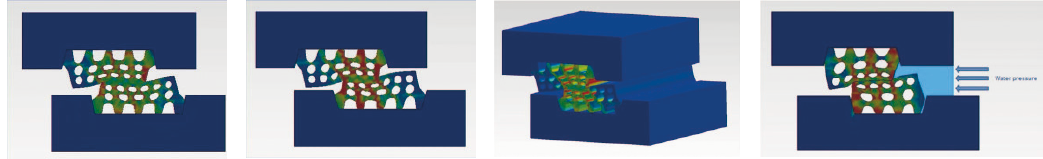

Gracias a nuestro departamento de ingeniería y desarrollo para tunnelling, trabajamos con software para la simulación mediante elementos finitos a fin de estudiar el comportamiento de nuestros diseños y conseguir geometrías más optimizadas.
